ISO Sınıf 5 dişli doğruluğunu (modül 0.1-5.0) sağlamak için Japon Kashifuji KPS30 dişli sıyırma makinesinden yararlanıyoruz. Seibu M50B tel-kesme makineleri ve çok-eksenli işleme merkezleri (2100x1060'a kadar) ultra-ayna yüzeyler (±0,002 mm) elde eder. Büyük-ölçekli döküm ekipmanı, 3800x1500x1200'e kadar işleme boyutlarını destekler (±0,03 mm serbest toleransla). Bu temele dayanarak, kam indeksleyicileri (±15 yay saniyesine göre özelleştirilebilir), içi boş döner tablalar (10 yay saniyesinden daha az veya ona eşit olarak özelleştirilebilir), planet redüktörler (P0 1 ark dakikasından daha az veya ona eşit) ve gerinim dalgası dişlileri (5 ark saniyesinden daha az veya ona eşit olarak özelleştirilebilir) gibi temel ürünler geliştiriyoruz. Bu ürünler, ekipman üreticileri, son kullanıcı fabrikaları ve tütün paketleme ve işleme ekipmanları için istikrarlı ve güvenilir hassas iletim çözümleri sağlar.

Hansheng'in harmonik dişli redüktörünün dişlerinin çoğu sürekli olarak birbirine geçmiştir. Diğer adı aynı zamanda Gerilme Dalgası Dişlisi olarak da adlandırılır ve iki geçme bölgesi 180 derece aralıklıdır. Bu, hatve hatalarının ve birikmiş hatve hatalarının dönüş doğruluğu üzerindeki etkilerinin ortadan kaldırıldığı ve böylece yüksek konumsal ve dönüş doğruluğu sağlandığı anlamına gelir.

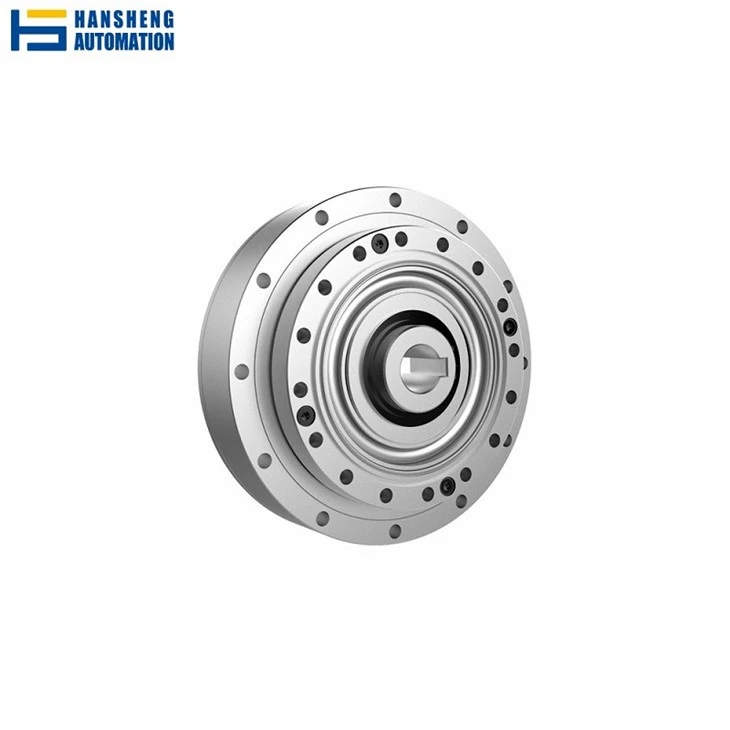

Hansheng tarafından sunulan dört tip harmonik redüktör SHF serisi vardır; birincisi mil ayarlı tip (SHF-I), ikincisi içi boş tip (SHF-II), üçüncüsü entegre tiptir (SHF-III). Sonuncusu müşterilerin farklı ihtiyaçlarını ve uygulamalarını karşılayabilen şaft-giriş tipidir (SHF-IV). İş mili ayarlanabilir tip (SHF-I), kompaktlık, yüksek tork kapasitesi ve yüksek sağlamlık ile karakterize edilir ve dalga biçimi oluşturucu, kullanım kolaylığı için iş milini otomatik olarak ayarlar. İçi boş tip (SHF-II), kompaktlık, yüksek tork kapasitesi, sağlamlık ve geniş-çaplı merkezi açıklık yapısıyla karakterize edilir. Entegre tip (SHF-III), kompakt tasarım, yüksek tork kapasitesi, yüksek sertlik ve dalga üreteci düzlem entegrasyon tipi ile karakterize edilir. Şaft giriş tipi (SHF-IV), kompakt tasarım, yüksek tork kapasitesi, yüksek sertlik ve koaksiyel giriş ve çıkış ile karakterize edilir.

SHF-I İş Mili Ayarlanabilir Tip	Rasyon	Girişte Nominal Tork2000 dev/dak (Nm)	Çalıştırma Durdurma Sırasında İzin Verilen Tepe Torku (Nm)	Ortalama Yükleme Torkunun Maksimum Değeri (Nm)	Anlık İzin Verilen Maksimum Tork (Nm)	İzin Verilen En Yüksek Giriş Hızı (dev/dak)	İzin Verilen Ortalama Giriş Hızı (dev/dak)	Boşluk Arkı sn	Tasarım Ömrü saati
SHF-14-I	30	3.8	8.6	7.8	16	8000	3500	20'den küçük veya ona eşit	10000
	50	5.1	17	6.6	33			20'den küçük veya ona eşit	10000
	80	7.4	22	10.5	45			10'dan küçük veya ona eşit	15000
	100	7.4	27	10.5	51			10'dan küçük veya ona eşit	15000
SHF-17-I	30	8.4	15.2	11.5	29	7000	3500	20'den küçük veya ona eşit	10000
	50	15.2	32	25	66			20'den küçük veya ona eşit	10000
	80	21	41	26	83			10'dan küçük veya ona eşit	15000
	100	23	52	38	108			10'dan küçük veya ona eşit	10000
SHF-20-I	30	14	26	19	48	6000	3500	20'den küçük veya ona eşit	10000
	50	24	53	32	93			20'den küçük veya ona eşit	10000
	80	32	70	45	121			10'dan küçük veya ona eşit	15000
	100	38	78	47	140			10'dan küçük veya ona eşit	15000
	120	38	83	47	140			10'dan küçük veya ona eşit	15000
SHF-25-I	30	26	48	36	90	5500	3500	20'den küçük veya ona eşit	10000
	50	37	93	52	177			20'den küçük veya ona eşit	10000
	80	60	130	83	242			10'dan küçük veya ona eşit	15000
	100	64	149	103	270			10'dan küçük veya ona eşit	15000
	120	64	159	103	289			10'dan küçük veya ona eşit	15000
	160	64	167	103	298			10'dan küçük veya ona eşit	15000
SHF-32-I	50	72	205	103	363	4500	3500	20'den küçük veya ona eşit	10000
	80	112	289	159	540			10'dan küçük veya ona eşit	15000
	100	130	325	208	635			10'dan küçük veya ona eşit	15000
	120	130	335	205	652			10'dan küçük veya ona eşit	15000

SHF-II İçi Boş Tip	Rasyon	Girişte Nominal Tork2000 dev/dak (Nm)	Çalıştırma Durdurma Sırasında İzin Verilen Tepe Torku (Nm)	Ortalama Yükleme Torkunun Maksimum Değeri (Nm)	Anlık İzin Verilen Maksimum Tork (Nm)	İzin Verilen En Yüksek Giriş Hızı (dev/dak)	İzin Verilen Ortalama Giriş Hızı (dev/dak)	Boşluk Arkı sn	Tasarım Ömrü saati
SHF-14-II	30	3.8	8.6	7.8	16	8000	3500	20'den küçük veya ona eşit	10000
	50	5.1	17	6.6	33			20'den küçük veya ona eşit	10000
	80	7.4	22	10.5	45			10'dan küçük veya ona eşit	15000
	100	7.4	27	10.5	51			10'dan küçük veya ona eşit	15000
SHF-17-II	30	8.4	15.2	11.5	29	7000	3500	20'den küçük veya ona eşit	10000
	50	15.2	32	25	66			20'den küçük veya ona eşit	10000
	80	21	41	26	83			10'dan küçük veya ona eşit	15000
	100	23	52	38	108			10'dan küçük veya ona eşit	10000
SHF-20-II	30	14	26	19	48	6000	3500	20'den küçük veya ona eşit	10000
	50	24	53	32	93			20'den küçük veya ona eşit	10000
	80	32	70	45	121			10'dan küçük veya ona eşit	15000
	100	38	78	47	140			10'dan küçük veya ona eşit	15000
	120	38	83	47	140			10'dan küçük veya ona eşit	15000
SHF-25-II	30	26	48	36	90	5500	3500	20'den küçük veya ona eşit	10000
	50	37	93	52	177			20'den küçük veya ona eşit	10000
	80	60	130	83	242			10'dan küçük veya ona eşit	15000
	100	64	149	103	270			10'dan küçük veya ona eşit	15000
	120	64	159	103	289			10'dan küçük veya ona eşit	15000
	160	64	167	103	298			10'dan küçük veya ona eşit	15000
SHF-32-II	50	72	205	103	363	4500	3500	20'den küçük veya ona eşit	10000
	80	112	289	159	540			10'dan küçük veya ona eşit	15000
	100	130	325	208	635			10'dan küçük veya ona eşit	15000
	120	130	335	205	652			10'dan küçük veya ona eşit	15000

SHF-III Entegre Tür	Rasyon	Girişte Nominal Tork2000 dev/dak (Nm)	Çalıştırma Durdurma Sırasında İzin Verilen Tepe Torku (Nm)	Ortalama Yükleme Torkunun Maksimum Değeri (Nm)	Anlık İzin Verilen Maksimum Tork (Nm)	İzin Verilen En Yüksek Giriş Hızı (dev/dak)	İzin Verilen Ortalama Giriş Hızı (dev/dak)	Boşluk Arkı sn	Tasarım Ömrü saati
SHF-14-III	30	3.8	8.6	7.8	16	8000	3500	20'den küçük veya ona eşit	10000
	50	5.1	17	6.6	33			20'den küçük veya ona eşit	10000
	80	7.4	22	10.5	45			10'dan küçük veya ona eşit	15000
	100	7.4	27	10.5	51			10'dan küçük veya ona eşit	15000
SHF-17-III	30	8.4	15.2	11.5	29	7000	3500	20'den küçük veya ona eşit	10000
	50	15.2	32	25	66			20'den küçük veya ona eşit	10000
	80	21	41	26	83			10'dan küçük veya ona eşit	15000
	100	23	52	38	108			10'dan küçük veya ona eşit	10000
SHF-20-III	30	14	26	19	48	6000	3500	20'den küçük veya ona eşit	10000
	50	24	53	32	93			20'den küçük veya ona eşit	10000
	80	32	70	45	121			10'dan küçük veya ona eşit	15000
	100	38	78	47	140			10'dan küçük veya ona eşit	15000
	120	38	83	47	140			10'dan küçük veya ona eşit	15000
SHF-25-III	30	26	48	36	90	5500	3500	20'den küçük veya ona eşit	10000
	50	37	93	52	177			20'den küçük veya ona eşit	10000
	80	60	130	83	242			10'dan küçük veya ona eşit	15000
	100	64	149	103	270			10'dan küçük veya ona eşit	15000
	120	64	159	103	289			10'dan küçük veya ona eşit	15000
	160	64	167	103	298			10'dan küçük veya ona eşit	15000
SHF-32-III	50	72	205	103	363	4500	3500	20'den küçük veya ona eşit	10000
	80	112	289	159	540			10'dan küçük veya ona eşit	15000
	100	130	325	208	635			10'dan küçük veya ona eşit	15000
	120	130	335	205	652			10'dan küçük veya ona eşit	15000

SHF-IV Şaft giriş Türü	Rasyon	Girişte Nominal Tork2000 dev/dak (Nm)	Çalıştırma Durdurma Sırasında İzin Verilen Tepe Torku (Nm)	Ortalama Yükleme Torkunun Maksimum Değeri (Nm)	Anlık İzin Verilen Maksimum Tork (Nm)	İzin Verilen En Yüksek Giriş Hızı (dev/dak)	İzin Verilen Ortalama Giriş Hızı (dev/dak)	Boşluk Arkı sn	Tasarım Ömrü saati
SHF-14-IV	30	3.8	8.6	7.8	16	8000	3500	20'den küçük veya ona eşit	10000
	50	5.1	17	6.6	33			20'den küçük veya ona eşit	10000
	80	7.4	22	10.5	45			10'dan küçük veya ona eşit	15000
	100	7.4	27	10.5	51			10'dan küçük veya ona eşit	15000
SHF-17-IV	30	8.4	15.2	11.5	29	7000	3500	20'den küçük veya ona eşit	10000
	50	15.2	32	25	66			20'den küçük veya ona eşit	10000
	80	21	41	26	83			10'dan küçük veya ona eşit	15000
	100	23	52	38	108			10'dan küçük veya ona eşit	10000
SHF-20-IV	30	14	26	19	48	6000	3500	20'den küçük veya ona eşit	10000
	50	24	53	32	93			20'den küçük veya ona eşit	10000
	80	32	70	45	121			10'dan küçük veya ona eşit	15000
	100	38	78	47	140			10'dan küçük veya ona eşit	15000
	120	38	83	47	140			10'dan küçük veya ona eşit	15000
SHF-25-IV	30	26	48	36	90	5500	3500	20'den küçük veya ona eşit	10000
	50	37	93	52	177			20'den küçük veya ona eşit	10000
	80	60	130	83	242			10'dan küçük veya ona eşit	15000
	100	64	149	103	270			10'dan küçük veya ona eşit	15000
	120	64	159	103	289			10'dan küçük veya ona eşit	15000
	160	64	167	103	298			10'dan küçük veya ona eşit	15000
SHF-32-IV	50	72	205	103	363	4500	3500	20'den küçük veya ona eşit	10000
	80	112	289	159	540			10'dan küçük veya ona eşit	15000
	100	130	325	208	635			10'dan küçük veya ona eşit	15000
	120	130	335	205	652			10'dan küçük veya ona eşit	15000

S: Gerinim Dalgası Dişlisi nedir?

C: Gerinim Dalgası Dişlisi, yüksek-hassasiyette dönüş sağlayan, yüksek-hassasiyet azaltıcı bir dişli kutusudur ve en büyük avantajı, yüksek tork çıkışı sağlamasıdır. Dişli kutusu esas olarak bir osilatör ve esnek bir dişliden oluşur ve bunların etkileşimi yüksek-hassas harekete olanak sağlar.

S: Gerinim Dalgası Dişlisi nasıl çalışır?

C: Gerinim Dalgası Dişlisi, esnek dişliyi hareket ettirmek için osilatörü döndürerek çalışır. Esnek dişliler, osilatörün içindeki çelik bilyeli yataklara bağlanan iç dişler tarafından taşınır. Osilatör döndükçe esnek dişlinin dişleri sıkıştırılır ve bir miktar deformasyon meydana gelir, bu da çıkış milinin giriş milinden farklı bir dönüş hızına sahip olmasına neden olur.

S: Gerinim Dalgalı Dişlilerin diğer dişli kutularına göre avantajları nelerdir?

C: Gerinim Dalgası Dişlisi, diğer dişli kutusu türlerine göre daha yüksek çıkış torkuna ve doğruluğuna sahiptir. Çıkış dişlilerinin daha iyi yük paylaşma kapasitesi ve çok düşük geri hareket hataları elde etme yeteneği, onu yüksek dönme doğruluğu gerektiren uygulamalar için ideal kılar.
